Projekt Pavillon Outdoor Living & Pergola
Architektur, Statik & Antriebstechnik

Bioklimatischer Lamellenpavillon am Naturpool

Planungsdokumentation, 3D-Simulationen, Angebotsauswertung, Antriebsmechanik und statische Überprüfung nach DIN EN 1991. Vorliegende Angebote von KIPF, Felix Lang, Rollo-Engelhardt, WEIL (Hella Ventur) sowie neu von Wolf GmbH (Weinor Artares mit 125 kg/m² Schneelast).

Vorliegende Angebote (ab 20.392 €) Brustor vs. Lamaxa L60 Schneelast DIN EN 1991
4.50 × 4.00 m 18,0 m² Dachfläche
20.392 € Günstigster Einstieg (KIPF)
125 kg/m² Weinor Artares (Wolf)
~240 kg/m² Hella Ventur One (Weil)
Projekt Pavillon 3D-Simulation (Tag) Projekt Pavillon 3D-Simulation (Dämmerung)
Konzept & Leitidee

Ganzjähriger Komfort direkt am Naturpool

Das vorhandene Holzdeck wird durch einen freistehenden, bioklimatischen Aluminium-Lamellenpavillon zu einem wetterunabhängigen Outdoor-Living-Bereich aufgewertet.

Bioklimatische Regulierung

  • Motorisch verstellbare Aluminiumlamellen (140°–150° drehbar)
  • Natürliche Thermik: Aufsteigende Warmluft entweicht durch Kamineffekt
  • Zuverlässiger Blendschutz bei tiefstehender West- und Sommersonne

Wetterfest & Integrierter Ablauf

  • 100% regendicht schließende Hohlkammer-Dachlamellen mit Dichtlippe
  • Umlaufendes 360°-Rinnensystem leitet Wasser verdeckt durch die Pfosten ab
  • Senkrecht geführte Zip-Textilscreens bieten effektiven Windschutz

Wirtschaftlich & Geprüft

  • 5 Angebote regionaler Fachbetriebe eingeholt und analysiert
  • Fundament- und Statikanalyse nach Eurocode DIN EN 1991 (Schneelastzone 1a, 90,64 kg/m²)
  • Smart-Home-Einbindung über Funk (BiConnect, ONYX, Somfy io oder WMS)
Direktvergleich

Vorher & Nachher im interaktiven Slider

Schieben Sie den Trenner nach links oder rechts, um die Transformation vom Schirmbestand zur hochwertigen Ganzjahres-Pergola zu erleben.

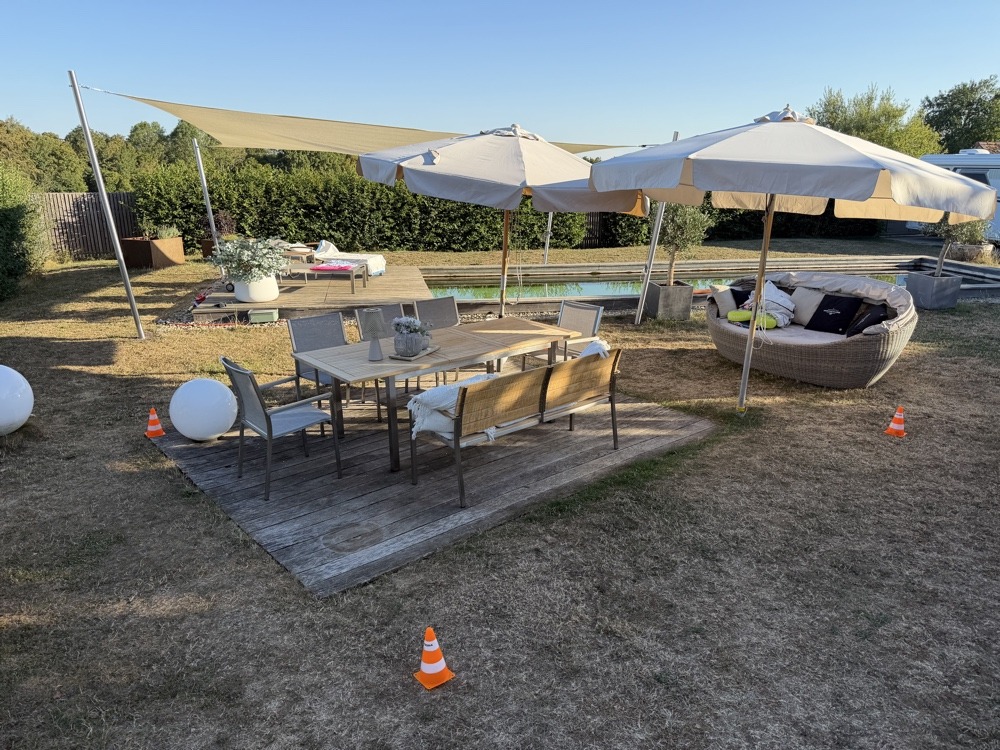

Vorher: Ist-Zustand Terrasse mit Schirmen Vorher (Ist-Zustand Holzdeck)
Nachher: 3D-Simulation Pavillon Nachher (3D-Simulation Pavillon)
Tipp: Ziehen Sie den Schieberegler mit der Maus oder dem Finger.
Fundament & Erdarbeiten

Technischer Fundamentplan

Detaillierte Spezifikationen für das kombinierte Ringfundament mit monolithisch verbundener Sohlplatte.

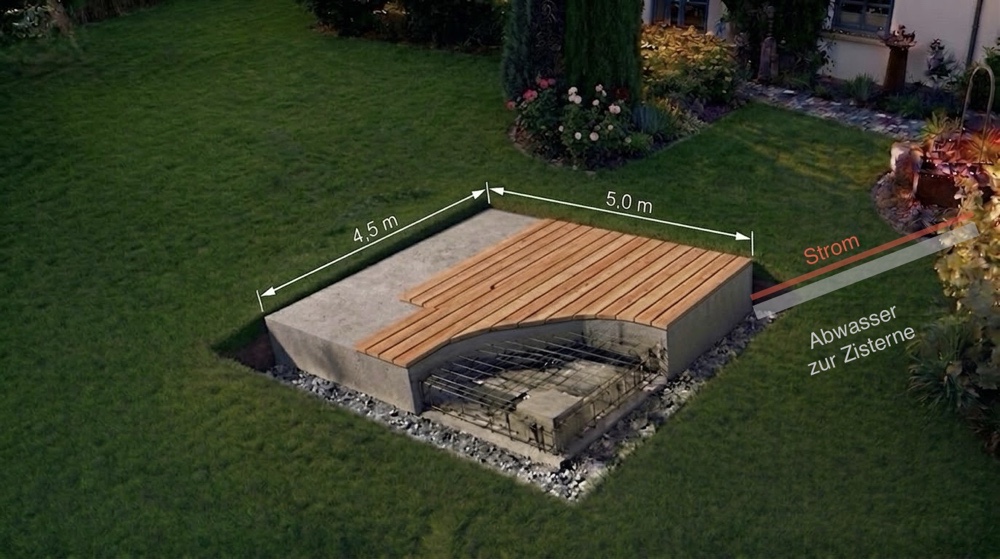

Fundament Abmessungen und Planung
Fundament Detailquerschnitt

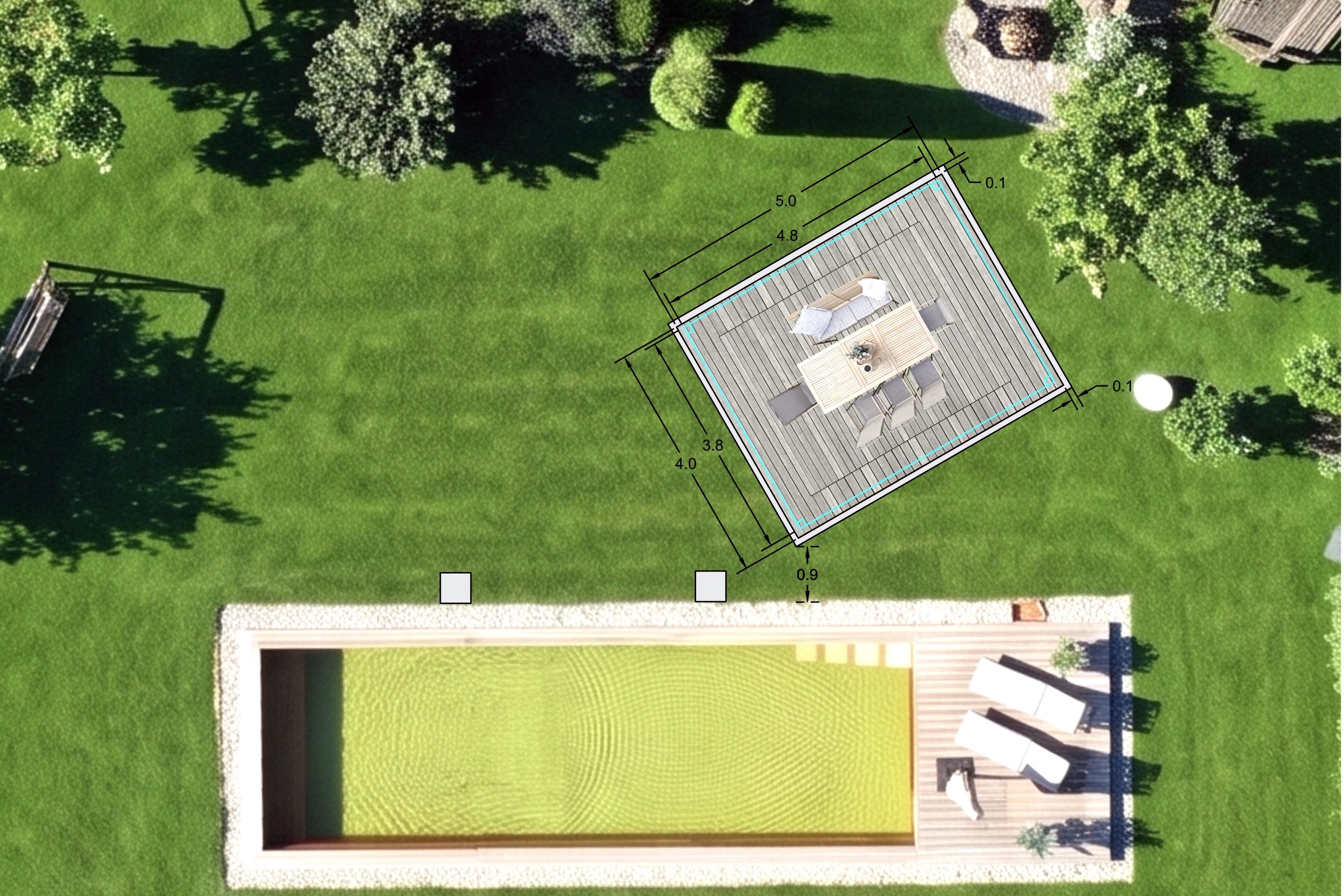

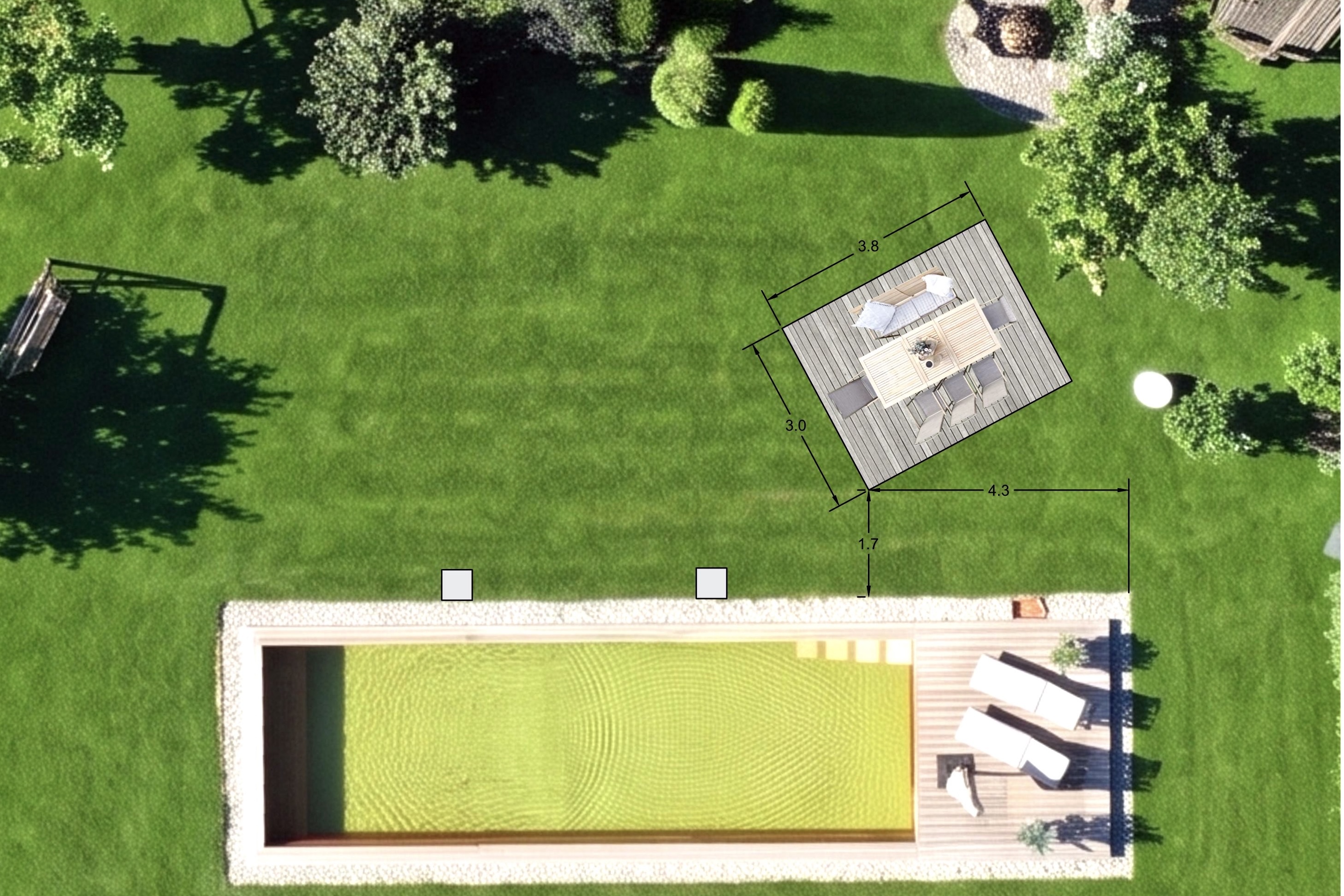

Draufsicht Bestand und Positionierung
Draufsicht Fundamentplanung

1. Grundabmessungen

  • Gesamtlänge: 5,00 m
  • Gesamtbreite: 4,00 m
  • Fundament-Typ: Kombiniertes Ringfundament mit monolithisch verbundener Sohlplatte (Bodenplatte).

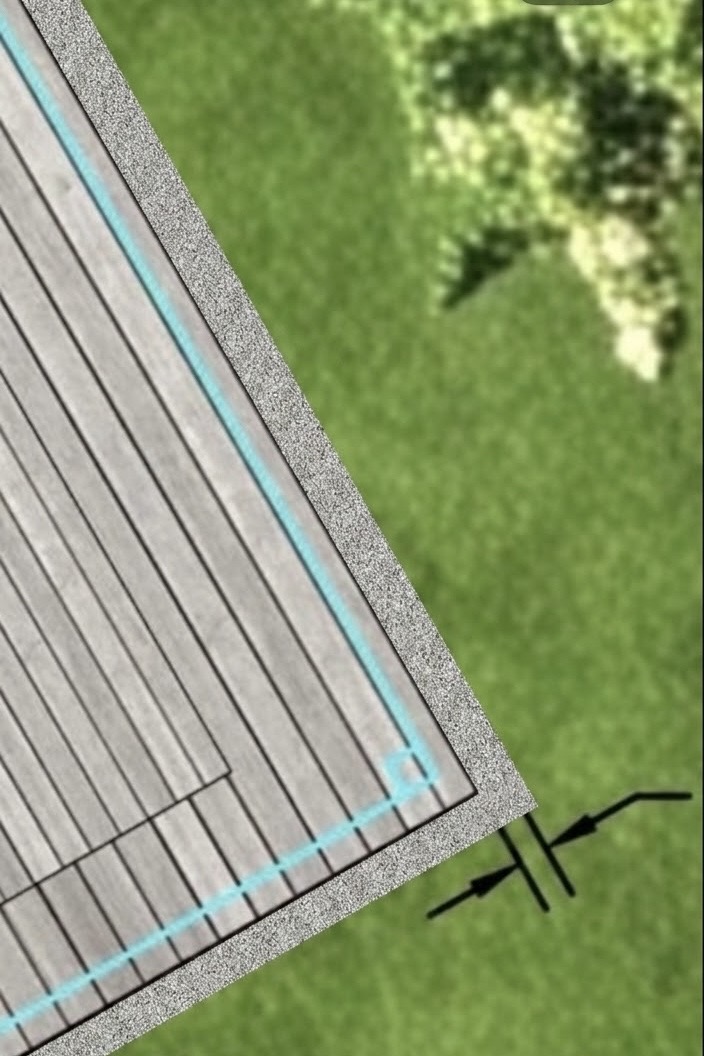

  • Einfassung: Umlaufender 10 cm breiter Kiesgraben für gezielte Versickerung.
  • Frostfreigründung: Gegeben (100 cm Tiefe im Randbereich).

2. Erdarbeiten & Aushub

  • Ringgraben: Umlaufend 60 cm Breite und 100 cm Tiefe.
  • Mittelbereich: Vollflächiger Aushub auf 30 cm Tiefe.
  • Planum: Grabensohle und mittlerer Bereich geebnet und verdichtet.

3. Unterbau & Drainage

  • Kapillarschicht: Ringgraben mit 40 cm Dränagekies (z.B. Rollkies 16/32) auffüllen.
  • Verdichtung: Lagenweise verdichten.
  • Trennschicht: PE-Baufolie über den gesamten Aushub als Trennlage.

4. Bewehrung (Armierung)

  • Ringgraben: Bewehrungskörbe umlaufend, Ecken überlappend verrödelt.
  • Mittelbereich: Zweilagige Bewehrung (z.B. Q-Matten) mit Abstandhaltern (30 cm Betonstärke).
  • Verbund: Anschlussbewehrung fest mit Stahlmatten verbinden.

5. Installationen

  • Elektrik: Leerrohre für Strom exakt an Trägerpfosten positionieren & fixieren.
  • Entwässerung: KG-Rohre für Regenwasser durch Ringgraben nach außen führen.

6. Betonierabschnitt

  • Volumen: Ringgraben ca. 6,3 m³, Mittelbereich ca. 3,8 m³ (Gesamt: 10-11 m³).
  • Spezifikation: Beton der Güteklasse C25/30 empfohlen.
  • Gießvorgang: Monolithisch mit Betonpumpe gießen und mit Innenrüttler verdichten.
Technik-Deepdive

Stellmechanismus & Antriebskonzepte

Vergleich der beiden führenden Antriebskonzepte für Lamellendächer (Integrierter Profilantrieb vs. Koppelstangen-Linearantrieb) mit technischer Bewertung für das Projektmaß 4,00 × 5,00 m.

Vergleichskriterium Integrierter Direktantrieb (in Lamelle z. B. Weinor Artares) Linearantrieb mit Schub-/Koppelstange (z. B. Hella Ventur / Brustor)
Optik & Bauraum Sehr aufgeräumt, keine sichtbaren Motoren oder Gestänge in der Rinne / Attika. Koppelstange / Zylinder liegt in der Rinne; ermöglicht schlankere Lamellenprofile.
Kraftübertragung Direkt auf die Drehachse der Antriebslamelle, Mitnahme über segmentierte Getrieberäder. Kraft wird über Hubkolben (Spindel) und Schubstange auf alle Lamellenhebel verteilt.
Schnee- & Windlast Hohe Haltekraft durch Getriebehemmung, gleichmäßige Lastaufnahme. Sehr robust gegen Aufdrücken durch Windböen; erfordert spielfreie Gelenke.
Wartung & Reparatur Im Servicefall muss die Antriebslamelle geöffnet bzw. demontiert werden. Spindelzylinder in der Attika ist für Servicetechniker direkt zugänglich.
Verschleiß & Akustik Extrem leise und verschleißarm; gekapselt vor Schmutz, Laub und Feuchtigkeit. Gelenkpunkte der Schubstange können nach Jahren Schmiermittel/Wartung verlangen.

Statische Steifigkeit bei 4,00 × 5,00 m

Bei 4 m Spannweite und 20 m² Fläche bietet der Linearantrieb mit Schubstange maximale Verriegelungssteifigkeit gegen Windflattern und hohe Schneelasten, da die Selbsthemmung der Spindel die Kräfte massiv in die Attika ableitet.

Kapselung & Witterungsschutz

Der integrierte Direktantrieb schützt Elektromotor und Zahnräder im Inneren der Statiklamelle vollständig vor stehendem Wasser, herabfallendem Laub und Eis in den Wasserführungskanälen.

Fazit & Empfehlung

Für kompromisslose mechanische Stabilität und Lastreserven ist der Linearantrieb mit Koppelstange überlegen. Für lautlosen Lauf, verdeckte Technik und minimale Schmutzanfälligkeit ist der integrierte Direktantrieb erste Wahl.

Modell-Duell

Brustor B200 XL vs. WAREMA Lamaxa L60

Direktvergleich zweier populärer Premium-Konzepte: Der belgische XL-Allrounder gegen das deutsche Schwerlast-Großkammer-System.

Kriterium Brustor B200 XL (Felix Lang) WAREMA Lamaxa L60 (Schwerlast)
Profil- & Lamellenbauweise 21 cm breite XL-Lamellen für maximalen Lichteinfall im geöffneten Zustand. Massive, doppelwandige Großkammerprofile mit hoher Verwindungssteifigkeit.
Schneelast & Statik 50–100 kg/m² ⚠️
Lamellen müssen bei Schneefall geöffnet bleiben.		 Bis zu 90–230 kg/m²
Je nach Spannweite deutlich winterfester / Schwerlast.
Antrieb & Verstellung Linearantrieb mit Koppelstange in der Traverse. WMS-Direkt-/Spindelantrieb mit verdeckter, integrierter Mechanik.
ZIP-Screen Integration Vollintegriert in Pfosten & Rahmen (Option). Vollintegrierte easyZIP-Führung nahtlos in den Pfosten.
Funk & Smart Home Somfy io-homecontrol (sehr offen, Standard im Sonnenschutz). WAREMA WMS (präzise Wetter-/Eissensorik, WebControl pro).
Preisniveau (4×4,5m montiert) 26.123,36 € brutto (sehr gutes Preis-Leistungs-Verhältnis) ca. 28.000 – 34.000 € brutto (Oberes Premium-/Schwerlastsegment)

Wann Brustor B200 XL wählen?

  • Wenn maximaler Lichteinfall durch breite 21-cm-Lamellen gewünscht ist.
  • Wenn die Integration in eine bestehende Somfy io-Hausautomation im Fokus steht.
  • Wenn ein erstklassiges Preis-Leistungs-Verhältnis für Sommer/Regen gesucht wird.

Wann WAREMA Lamaxa L60 wählen?

  • Wenn höhere Schneelastreserven für dauerhaft geschlossene Lamellen im Winter gefordert sind.
  • Wenn minimale Profilbiegung über 4 Meter Spannweite entscheidend ist.
  • Wenn das hochpräzise WAREMA WMS-Sensor-Ökosystem mit Eisschutz genutzt wird.
Fotogalerie & Renderings

Bildergalerie & Detailaufnahmen

Klicken Sie auf ein Bild, um die hochauflösende Lightbox mit Tastaturnavigation (`←`, `→`, `ESC`) zu öffnen.

Ist-Zustand & Einmessung

Ist-Zustand & Einmessung

Bestehendes Holzdeck mit Sonnenschirmen und markierten Pylonen für die Stützenpositionen.

Bestandsaufnahme Klick zum Vergrößern →
Süd-West mit Screens

Süd-West mit Textilscreens

Heruntergefahrene Zip-Screens für optimalen Wind-, Blend- und Sichtschutz bei tiefstehender Sonne.

Außenansicht Klick zum Vergrößern →
Frontal Gartenansicht

Frontalansicht Garten & Teich

Frontale Perspektive über die Wiesenfläche mit Blick auf die Einbettung des Pavillons.

Außenansicht Klick zum Vergrößern →
Blick Wohnhaus

Blickachse zum Wohnhaus

Geöffnete Aluminiumlamellen lassen natürliches Licht einströmen, ergänzt durch LED-Beleuchtung.

Außenansicht Klick zum Vergrößern →
Abendstimmung & Kugelleuchten

Abendstimmung & Beleuchtung

Atmosphärisches Abend-Szenario mit geschlossenen Dachlamellen und stimmungsvoller LED-Beleuchtung.

Ambiente Klick zum Vergrößern →
Living & Outdoor Dining

Outdoor Dining & Living

Wohnlicher Essbereich: Komfortabler Schutz vor Sommerhitze und Wind am Naturpool.

Nutzung Klick zum Vergrößern →
Innenansicht Blick Pool

Innenperspektive mit Poolblick

Blick vom Esstisch durch die filigranen Textilscreens auf den Naturpool und Loungebereich.

Nutzung Klick zum Vergrößern →
Detail Lamellendach & LED

Detail: Lamellendach & LED

Präzise 3D-Nahaufnahme der verstellbaren Aluminiumlamellen und verdeckten LED-Lichtleisten.

Technik Klick zum Vergrößern →
Vogelperspektive Dachaufsicht

Vogelperspektive & Dachaufsicht

Erhöhte Perspektive aus dem Obergeschoss auf das Lamellendach und die Terrassensituation.

Vogelperspektive Klick zum Vergrößern →
Panorama Vogelperspektive

Panorama-Vogelperspektive

Weitläufige Übersicht über das gesamte Anwesen, Naturpool, Rasen und freie Landschaft.

Vogelperspektive Klick zum Vergrößern →
Fundament Abmessungen

Fundament Abmessungen

Skizzierte Bemaßung der Terrassen- und Fundamentfläche (5.0m x 4.0m).

Technik Klick zum Vergrößern →
Fundament Detail

Fundament Detail

Detaillierte Ansicht des Fundaments und der Entwässerung (Kiesbett & Rohre).

Technik Klick zum Vergrößern →
Lamellendach Terrasse

Terrasse mit quer Dielen

Übersicht der Terrasse mit teilgeöffnetem Lamellendach und quer verlegten Bodendielen.

Außenansicht Klick zum Vergrößern →
Lamellendach Abend

Terrasse mit längs Dielen

Stimmungsvolle Beleuchtung des Essbereichs mit längs verlegten Bodendielen.

Ambiente Klick zum Vergrößern →
Alte Terrasse

Alte Terrasse (Bestand)

Vogelperspektive auf das Grundstück mit den Einmessungen der bestehenden Holzterrasse.

Klick zum Vergrößern →
Neu geplante Terrasse

Neu geplante Terrasse

Planungsansicht der neu positionierten und vergrößerten Grundfläche (5.0m x 4.0m) für den Pavillon.

Klick zum Vergrößern →

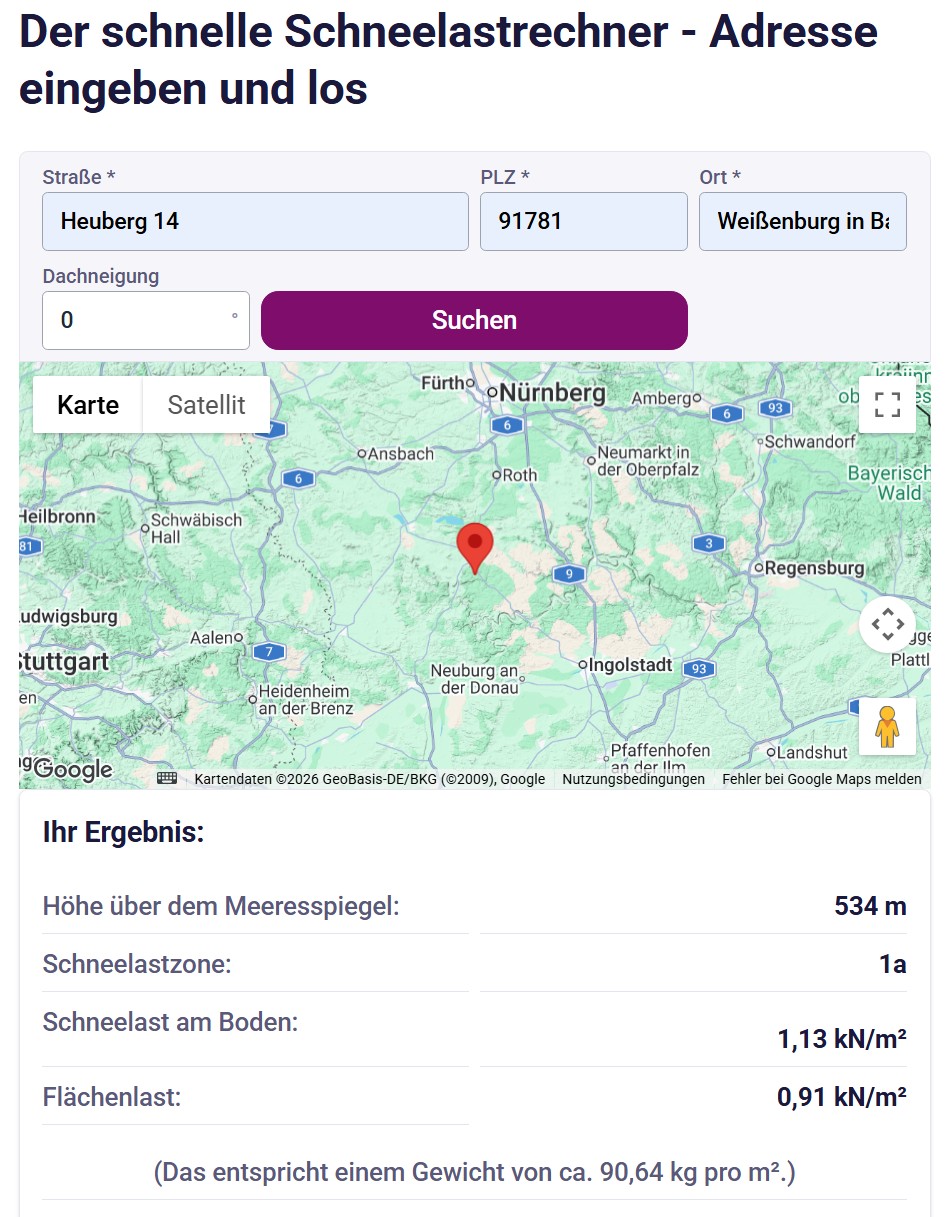

Schneelastrechner Weißenburg

Schneelastrechner Weißenburg

Lokale Berechnung der Schneelast für den Standort Heuberg 14 (SLZ 1a, 90,64 kg/m² Flächenlast).

Klick zum Vergrößern →
Wirtschaftlichkeitsanalyse

Vorliegende Angebote der Fachbetriebe

Gegenüberstellung der vorliegenden Angebote inklusive ZIP-Screens, LED-Beleuchtung, Funksteuerung, Schneelast-Eignung und Montage.

Statische Bewertung nach DIN EN 1991 (Heuberg 14, 534 m ü. NN)

Die lokale Mindestanforderung für Weißenburg i. Bay. (Schneelastzone 1a) beträgt 90,64 kg/m² (0,91 kN/m²).

• Leichtbausysteme (L50 / Brustor B200XL): Mit 50–100 kg/m² im Grenzbereich – die Lamellen müssen bei starkem Schneefall motorisch geöffnet bleiben.
• Weinor Artares (Wolf GmbH): Bietet mit 125 kg/m² eine zertifizierte Schneelast und liegt damit sicher über dem lokalen Normwert.
• HELLA VENTUR ONE (Weil): Bietet mit ~240 kg/m² maximale statische Reserven für dauerhaft geschlossene Lamellen.
Status der Schwerlast-Modelle: ✓ WEINOR Artares (Wolf: 125 kg/m² – 29.422,75 €) ✓ HELLA VENTUR (Weil: ~240 kg/m² – 32.597,10 €) ⚡ WAREMA Lamaxa L60 (In Klärung)
Neu: Schwerlast Favorit

Wolf GmbH Fachhandel

91731 Langfurth
WEINOR Artares (Statik-Lamelle)
Schneelast: 125 kg/m² (Winterfest)
Gesamtpreis Brutto (inkl. 19% MwSt.)
29.422,75 €
Netto: 24.725,00 € (inkl. Montage auf Fundament)
  • Maße: 4500 × 4000 mm, 4 Pfosten, freistehend
  • 2x VertiTex Zip: 4000 × 2400 mm & 4500 × 2400 mm Glasfaserscreen
  • LED-Licht: Warmweiße LED-Beleuchtung in 2 Traversen integriert
  • Steuerung: Funkmotor, 15-Kanal Handsender & BiConnect Box (App)
  • Sensorik: Automatischer Sonnen-Wind-Regensensor inklusive
  • Angebots-Nr.: 22026163 vom 31.08.2026
Angebot Weinor Wolf PDF öffnen
Schwerlast Max

WEIL Sonnen & Sichtschutz

84048 Mainburg
HELLA VENTUR ONE
Schneelast: ~240 kg/m²
Gesamtpreis Brutto (inkl. 19% MwSt.)
32.597,10 €
Netto: 27.392,52 € | Mit 5% Skonto: 30.967,25 €
  • Maße: 4000 × 4500 mm, Höhe 2300 mm (Titanium RAL 9007)
  • VENTUR SIDE: 2x integrierte Senkrechtscreens (G-Screen)
  • LED: Im Innenrahmen warmweiß & dimmbar
  • Steuerung: HELLA ONYX (Center, Click, Weather)
  • Montage: Inklusive Montage & Anfahrt
Angebot Hella WEIL PDF
Somfy io System

Felix Lang Sonnenschutz

90574 Roßtal
Brustor B200XL (21 cm Lamellen)
Schneelast 50–100 kg/m² (Öffnen bei Schnee)
Gesamtpreis Brutto (inkl. 19% MwSt.)
26.123,36 €
Netto: 21.952,40 € (inkl. 10% Rabatt & 1.850 € Montage)
  • Maße: Breite 450 cm, Ausfall 400 cm, 4 Pfosten
  • Farben: Dach RAL 7016, Lamellen RAL 9016
  • LED: Integrierte LED-Beleuchtung Funk io dimmbar
  • 2x ZIP-Screens: 450 cm + 400 cm
  • Montage: 2 Monteure inkl. Anfahrt & Befestigung
Angebot Lang PDF öffnen
Preisgünstigster Einstieg

KIPF OutdoorLiving

91801 Markt Berolzheim
WAREMA Lamaxa L50
Schneelast 50–100 kg/m² (Öffnen bei Schnee)
Gesamtpreis Brutto (inkl. 19% MwSt.)
20.392,49 €
Netto: 17.136,55 € (inkl. 4% MTZ & 545,50 € Aufmaß/Lieferung)
  • Maße: 4500 × 4000 mm, Durchgangshöhe 2250 mm
  • 2x GranTex easyZIP: 4500 mm + 4000 mm mit WMS
  • Steuerung: WMS Handsender plus
  • Hinweis: Montage nicht komplett aufgeschlüsselt
Angebot KIPF PDF öffnen
WMS Smart Home

Rollo-Engelhardt GmbH

91154 Roth
WAREMA Lamaxa L50
Schneelast 50–100 kg/m² (Öffnen bei Schnee)
Richtpreis Brutto (inkl. 19% MwSt.)
24.000 – 29.500 €
Unverbindliche Richtpreis-Kalkulation inkl. Montage
  • Maße: 4000 × 4500 mm, freistehend
  • 2x GranTex easyZIP: Windfeste Senkrechtmarkisen
  • Wetterstation: WMS Wetterstation & WebControl pro
Angebot Engelhardt PDF

Lokale Schneelast-Berechnung (Heuberg 14, Weißenburg)

Laut Online-Schneelastrechner für den genauen Standort in Weißenburg (Schneelastzone 1a, 534 m ü. NN) ergibt sich eine gesetzlich geforderte Flächenlast von 0,91 kN/m² bzw. 90,64 kg/m².

Schneelastrechner Weißenburg

Quelle: panelsell.com/schneelast-berechnen

Vergleichskriterium 1. Wolf GmbH (Langfurth) 2. WEIL (Mainburg) 3. Felix Lang (Roßtal) 4. KIPF (Markt Berolzheim) 5. Rollo-Engelhardt (Roth)
Hersteller & Modell WEINOR Artares HELLA VENTUR ONE Brustor B200XL WAREMA / KIPF Lamaxa L50 WAREMA Lamaxa L50
Abmessungen (B × L) 4.500 × 4.000 mm (4 Pfosten) 4.000 × 4.500 mm (H: 2300 mm) 4.500 × 4.000 mm (OK: max 3000 mm) 4.500 × 4.000 mm (DH: 2250 mm) 4.000 × 4.500 mm
Antriebs-Mechanismus Direktantrieb gekapselt in Statik-Lamelle Spindel-Linearantrieb mit Koppelstange Linearantrieb mit Koppelstange Integrierter Motor Integrierter Motor
Lamellen-Eigenschaften Bis 140° drehbar, High-Speed-Motor Bis 135° wendbar 21 cm XL-Lamellen, drehbar Bis 150° drehbar, Motor integriert Wendbare Lamellen, Motor integriert
ZIP-Senkrechtmarkisen 2x VertiTex Zip (4,5m + 4,0m / H: 2,4m) 2x VENTUR SIDE (Vollintegriert) 2x ZIP-Screens front (4,5m + 4,0m) 2x GranTex easyZIP (4,5m + 4,0m) 2x GranTex easyZIP (aufgesetzt)
LED-Lichtsystem In 2 Traversen integriert Innenrahmen warmweiß, dimmbar Integrierte LED Funk io dimmbar Optional erweiterbar 2x LED/RGB an Traverse (dimmbar)
Steuerung / Funk BiConnect (15-Kanal Handsender + App Box + Wetter) HELLA ONYX (App, Wetter, Funk) Somfy Funk io WAREMA WMS (Handsender plus) WMS Handsender + WebControl pro (App)
Statische Schneelast 125 kg/m² (Winterfest) ~240 kg/m² (Winterfest) 50–100 kg/m² ⚠️ (Schnee öffnen) 50–100 kg/m² ⚠️ (Schnee öffnen) 50–100 kg/m² ⚠️ (Schnee öffnen)
Montage / Fracht Inkl. Montage auf vorh. Fundament 2.789 € zzgl. Anfahrt (118 €) 1.850,00 € (Montage mit 2 Monteuren) 545,50 € (Aufmaß & Lieferung) Inkl. Einbauplanung & Montage
Endpreis Netto 24.725,00 € 27.392,52 € 21.952,40 € 17.136,55 € (inkl. 4% MTZ) ca. 20.168 – 24.789 €
Endpreis Brutto (19% MwSt.) 29.422,75 € 32.597,10 €
(30.967 € bei Skonto)		 26.123,36 € 20.392,49 € 24.000 – 29.500 €
Statik & Winterfestigkeit

Schwerlast-Systeme im Vergleich

Vergleich der Systeme mit garantierter Schneelast für Weißenburg i. Bay. (Mindestforderung: 90,64 kg/m² nach SLZ 1a):

Angebot erhalten

Wolf GmbH / WEINOR

91731 Langfurth
WEINOR Artares (Statiklamelle)
Schneelast: 125 kg/m² (SLZ 1a sicher abgedeckt)
Gesamtpreis Brutto (inkl. 19% MwSt.)
29.422,75 €
Netto: 24.725,00 € (inkl. Montage)
  • Statik: Spezielle Statiklamelle mit integriertem Motor (bis zu 50% schneller)
  • VertiTex Zip: 2x integrierte Senkrechtbeschattung (4,0m & 4,5m)
  • Licht & Sensor: LED in 2 Traversen + BiConnect Wetterstation + Smartphone Box
Angebot Wolf PDF
Angebot erhalten

WEIL Sonnen & Sichtschutz

84048 Mainburg
HELLA VENTUR ONE
Schneelast ~240 kg/m² (Ganzjährig sicher)
Gesamtpreis Brutto (inkl. 19% MwSt.)
32.597,10 €
Netto: 27.392,52 € | Mit 5% Skonto: 30.967,25 €
  • Maße: 4000 × 4500 mm, Höhe 2300 mm (Titanium RAL 9007)
  • VENTUR SIDE: 2x integrierte Senkrechtscreens
  • Steuerung: HELLA ONYX Steuerungspaket inkl. Wetterstation
Angebot Hella WEIL PDF
Warten auf Angebot

WAREMA Lamaxa L60

Schwerlast-System mit Einzelnachweis
Schneelast: 90 kg/m² (bei 5x4m)
Keine Schneelast-Reserve zur Norm (90,64 kg/m²)
Angebots-Status
In Ausarbeitung
Angefragt über Fachhandelspartner
  • Konstruktion: Doppelwandige Großkammerprofile
  • ZIP-Integration: Vollintegrierte GranTex Führung im Pfosten
Angebotserhalt erwartet für finale Vergabe
Statik & Normen

Schneelast-Vergleich nach DIN EN 1991

Statische Auslegung und Tragfähigkeit bioklimatischer Pergolen (4 × 4,5 m) im direkten Herstellervergleich.

Hersteller & Modell Zulässige Schneelast (sk) ZIP-Screen Integration Besonderheiten & Statikprofilierung Eignung Weißenburg (SLZ 1a, 534m)
HELLA VENTUR ONE (Weil Angebot) ~240 kg/m² Vollintegriert (VENTUR SIDE) Massiver 27-cm-Rahmen; für alpine Schneelasten ausgelegt Exzellent (Ganzjährig geschlossen)
WEINOR Artares (Wolf Angebot) 125 kg/m² Vollintegriert (VertiTex Zip) Verstärkte Statik-Lamelle mit integriertem Motor; 140° Öffnungswinkel Voll abgedeckt (> 90,64 kg/m²)
RENSON Camargue 110 – 200 kg/m² Vollintegriert (Fixscreen) Höchste Bündigkeit; windstabil bis 120 km/h Voll abgedeckt
WAREMA Lamaxa L60 (In Klärung) max. 90 kg/m² Vollintegriert (GranTex) Doppelwandige Großkammerprofile; statischer Einzelnachweis Grenzbereich (Norm: 90,64 kg/m²)
BRUSTOR B200 XL (Angebot Lang) 50 – 100 kg/m² Vollintegriert 21 cm breite XL-Lamellen; primär Sonnen-/Regenschutz Lamellen bei Schnee öffnen
WAREMA Lamaxa L50 (KIPF/Engelhardt) 50 – 100 kg/m² Aufgesetzt montiert Filigranes Einstiegs- und Leichtbausystem Lamellen bei Schnee öffnen

1. Spannweiten-Regel (4,0 m vs. 4,5 m)

Die Lamellen müssen über die kürzere 4,0 m Distanz spannen. Da die Durchbiegung mit der 4. Potenz der Stützweite wächst (w ∝ L4), reduziert die 4,0-m-Spannung die Biegung um ca. 38% gegenüber 4,5 m.

2. Statische Last vs. Betriebslast

Die angegebenen Schneelasten (sk) gelten für geschlossene Lamellen im Ruhezustand. Die motorische Drehung unter Schneelast ist bei allen Herstellern auf maximal 30–50 kg/m² begrenzt.

3. Frostschutz & Wetterstation

Eine Wetterstation mit Eissensor verhindert das Drehen bei festgefrorenen Dichtlippen, um Schäden an Antrieben und Lamellenprofilen zu vermeiden.

4. Fundamentvorgaben

Das geplante Ringfundament mit Sohlplatte (C25/30) sichert sämtliche Windabhebekräfte und statischen Lasten der Pergola zuverlässig ab.

Offizielle Unterlagen

Dokumenten- & PDF-Hub

Laden Sie alle Original-Angebote der Fachbetriebe sowie Broschüren und Statikberechnungen als PDF herunter.

Angebot Wolf GmbH (WEINOR Artares)
Nr. 22026163 | 29.422,75 € brutto (125 kg/m²) | PDF (163 KB)
Broschüre WEINOR Artares
Hersteller-Prospekt, Technik & Ausstattungen | PDF
Angebot WEIL (HELLA VENTUR ONE)
VDA-3290 | 32.597,10 € brutto (~240 kg/m²) | PDF
Angebot Felix Lang (Brustor B200XL)
AG0852 | 26.123,36 € brutto | PDF (220 KB)
Angebot KIPF (WAREMA L50)
AN202356 | 20.392,49 € brutto | PDF (208 KB)
Angebot Rollo-Engelhardt (WAREMA)
M1-OL-5039 | Richtpreis 24.000–29.500 € | PDF (665 KB)
Statik & Schneelastvergleich
DIN EN 1991 Marktmatrix (7 Modelle) | PDF (25 KB)
Live Konfiguration

Interaktiver Funktions-Simulator

Testen Sie die verschiedenen Betriebsmodi des Lamellenpavillons: von vollständiger Regendichtheit bis hin zum bioklimatischen Sommermodus.

Dachlamellen-Winkel 0° (Regendicht)
Zip-Screens (Seitenbeschattung) Eingefahren (Offen)
Integrierte LED-Beleuchtung 100% (Warmweiß)

100% Regenschutz & Windstabilität

Die doppelwandigen Lamellen schließen bündig ab. Niederschlag wird über das integrierte Dachrinnenprofil unsichtbar durch die Pfosten abgeleitet.

  • Stufenlose Elektromotor-Steuerung per Funk-Handsender oder Smartphone App
  • Automatischer Regensensor schließt das Dach bei Niederschlag
  • Hochwertige Pulverbeschichtung (Qualicoat Klasse 2)
Projekt-Meilensteine

Bauphasen & Realisierungsplan

Strukturierter Ablauf von der Einmessung über die statische Prüfung bis zur schlüsselfertigen Montage.

✓
Abgeschlossen

Phase 1: Einmessung vor Ort & 3D-Simulation

Bestandsaufnahme des Holzdecks, Festlegung der 4,50 × 4,00 m Stützenachsen und Erstellung der vollständigen photorealistischen 3D-Visualisierungen.

✓
Abgeschlossen

Phase 2: Angebotseinholung Einstiegs- & Leichtbaumodelle

Einholung von Angeboten für WAREMA Lamaxa L50 und Brustor B200XL (50–100 kg/m²).

✓
Abgeschlossen

Phase 3: Angebotserhalt Schwerlast-Systeme (Hella Ventur & Weinor Artares)

Erhalt der Schwerlast-Angebote von WEIL (Hella Ventur: 32.597 € brutto / ~240 kg/m²) und Wolf GmbH (Weinor Artares: 29.422 € brutto / 125 kg/m²).

4
Aktuelle Phase

Phase 4: Finale Bieter-Entscheidung & Fundamentvorbereitung

Auswahl des Bestbieters unter Berücksichtigung von Preis/Statik/Antriebsmechanik und Erstellung des monolithischen Ringfundaments.

5
In Vorbereitung

Phase 5: Montage des Tragwerks & Endabnahme

Aufstellen der Eckpfosten, Verankerung mit Schwerlastankern, Montage der Rinnen-Traversen, Einhängen der Lamellen und Integration der ZIP-Screens samt LED-Beleuchtung.
